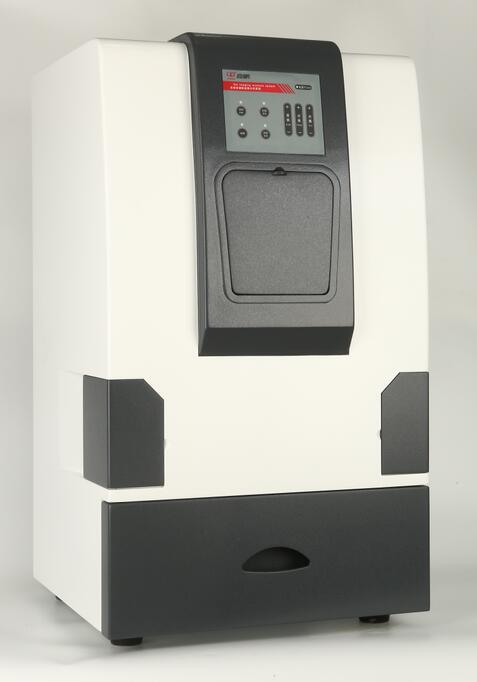

凝膠成像系統主要參數
凝膠成像系統主要參數:
分辨率:和像素相關,像素為CCD能分別的最小的感光元件,即為一個點。CCD與像素數量和像素大小也有關。
動態范圍值:動態范圍表示在一個圖像中最亮與最暗的比值?;译A12(bit)表示在一種表征光亮度的方法,動態范圍的值越高CCD性能越好。
量子效率:(CCD分為商業及、工程級、科研及。)波長越大效率越高。CCD的量子效率也稱像素靈敏度,指在一定的曝光量下,像素勢阱中所積累的電荷數與入射到像素表面上的光子數之比。
信噪比:化學發光檢測的時候,需要曝光的時間比較長,這樣導致CCD產生較多的暗電流,對圖像的質量影響非常大。需要通過CCD降溫來減少影響
光學鏡頭:光學鏡頭從焦距上可分為短焦鏡頭、中焦鏡頭,長焦鏡頭;從視場大小分有廣角、標準,遠攝鏡頭;結構上分有固定光圈定焦鏡頭,手動光圈定焦鏡頭,自動光圈定焦鏡頭,手動變焦鏡頭、自動變焦鏡頭,自動光圈電動變焦鏡頭,電動三可變(光圈、焦距、聚焦均可變)鏡頭等。
濾光鏡片:熒光:gelred、gelgreen、EB、TLC plates、GFP plates、SYBR Green、SYBR Gold、SYBR Safe、SYPRO Red、SYPRO Orange、Texas Red、Rhodamine Red、Fluorescein、Deep Purple、Cy2、Cy3、Cy3.5、Cy5、熒光板等。
灰度等級:是表征CCD辨別明暗的能力,比如12bit表示從最暗到最亮等分為2^12=4096個級別,16bit即分為65536個級別,灰階值越高能分出的細微差別越大。常見的是醫院血液科的血涂片拍攝:紅血球非常薄而且多,經常在鏡下觀察時會發現不少是有重疊的,人眼還比較好區分重疊的部分,但對于CCD,基本需要12bit以上,最好是16bit才能區別開來。對于做灰度分析或者熒光定量分析的,需要較高等級的灰階。
